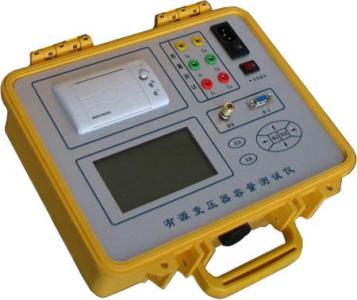

變壓器綜合測試儀
達瑞電氣為您推薦：
產品簡介：
變壓器綜合測試儀是大型電力變壓器檢修、預試時必做的測量直流電阻、有載開關、低電壓短路阻抗的專用儀器。
變壓器參數綜合測試儀是我公司受上海電力公司的委托研制開發的，并取得了國家知識產權局頒發的專利證書，專利號：ZL2010 2 0695010.9。獲得了上海市電力公司頒發的科學技術進步三等獎證書。
產品特性：
◆ 最突出的特點是一臺儀器具有三種功能。減少了人員上下變壓器接測試線的次數，提高了人身的安全性，縮短了測試時間。減少了設備攜帶數量、體積和重量，減輕了勞動強度，提高了工作效率。
◆ 直流電阻是三相同時測試和低壓自動助磁測試，節省測試時間。具有三相不平衡和縱向誤差的計算功能。
◆ 變壓器低電壓短路阻抗測試時，采用單相220V低壓電源，分別對變壓器的AB、BC、CA繞組自動施加電流，同步采集電壓電流數據并自動換算出額定阻抗值和阻抗誤差。
◆ 變壓器有載開關測試時，可實現過渡波形、過渡時間、過渡電阻、三相同期性等參數的測量。
◆ 大屏幕液晶顯示器和觸摸屏，分級式中文菜單，操作簡便、快捷。
◆ 完善的反電勢保護功能。
◆ 可以顯示、打印、存儲（可使用U盤存儲）變壓器的全部測試數據。
產品參數：
◆ 體積：420mm X300mmX280mm
◆ 重量：18Kg
◆ 工作電源：AC220V±10%、50±1Hz
◆ 工作溫度：-10℃～50℃
◆ 環境濕度：≤85%RH
◆ 直流電阻主要技術指標：
| 單 項 測 試 |
三 相 測 試 |
| 電流檔位 |
測試范圍 |
電流檔位 |
測試范圍 |
| 10A |
500.0μΩ～1Ω |
5A |
10mΩ～4Ω |
| 5A |
10mΩ～4Ω |
1A |
1Ω～20Ω |
| 1A |
1Ω～20Ω |
|
|
| 分辨率：0.1μΩ、測量精度：0.2級 |
◆ 短路阻抗主要技術指標：
| 電壓測量范圍 |
5---400V |
測量精度 |
0.2級 |
| 電流測量范圍 |
0.1---10A |
測量精度 |
0.2級 |
◆ 有載開關主要技術指標：
| 輸出電流 |
0.4A |
過渡時間范圍 |
0～200ms |
| 電阻分辨率 |
0.01Ω |
過渡電阻精度 |
±（5% + 0.2Ω） |
| 過渡電阻范圍 |
1Ω～30Ω |
同期時間精度 |
0.1ms |
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
