互感器綜合測試儀
達瑞電氣為您推薦：

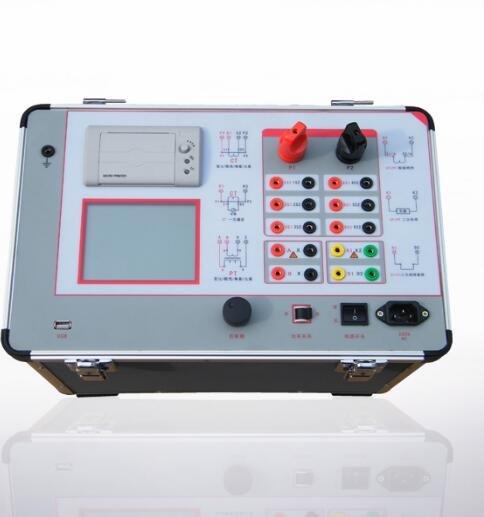

互感器綜合測試儀是在原成功開發互感器校驗儀的基礎上，采用間接法詳細分析互感器的數學模型而開發出的互感器現場測試儀器；但測試結果依賴于等效模型的正確度及各參數測量的準確度。該儀器可按國家標準測量CT伏安特性及曲線(1A,5A)、5%、10%誤差曲線、直阻、變比極性，CT動穩定和短時熱電流試驗；可直接測量電壓互感器的變比；可測裝在變壓器中的套管CT?？啥ㄐ詼y量電壓互感器的比差和極性；可現場測量電流和電壓互感器的實際二次負荷等等。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊；需要有大功率輸出電源滿足試驗要求，還要便于試驗人員方便的使用和攜帶；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度?？稍诟邷?、高濕、海上、沙漠、極寒、高海拔等惡劣環境下使用。
另外，儀器采用本公司最新研制出的320x240大液晶（北方地區可選裝可在低溫下工作的液晶屏）全中文界面平臺技術，具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果打印的功能。配有AC220V電源10~20KVA容量的專用集成式電源系統。(內置大功率電源的互感器綜合測試儀，可連續測試）

	輸入電壓	輸出范圍	測量范圍	測量精度
裝置主機	AC220V	0～550V, 0～20A	0～550V, 0～20A	< =0.5%
裝置主機	AC380V	0～950V, 0～20A	0～950V, 0～20A	< =0.5%
配套外升壓器	AC220V	0～2000V，0～3A	0～2000V，0～3A	< =0.5%
外接調壓器	A220V	0-250V，0-80A	0～1000V，0～30A	< =0.5%

裝置工作 電源	AC 220V±10%，50/60Hz	工作環境 溫度	-10℃ - +50℃
外接測量用 功率電源(可長 時間連續使用）	AC 220V or AC 380V	體積、重量	240×320×350mm3，28kg (不需外附電源、不需外接380V電源) 420×300×270mm3， 34.5Kg

3.2電流互感器測量范圍：
變比：5A/5A～25000A/5A（5A/1A～5000A/1A）。
匝比誤差：1%。
3.3電壓互感器測量范圍：
2.2kV～132kV，測量誤差：比差0.5級。
3.4實際二次負荷測試
PT負荷10VA~500VA，測量誤差：2級
CT負荷0.1Ω~25Ω， 測量誤差：2級
3.5工作條件：
電源電壓： AC 220V ±10%
電源頻率：50Hz ±2%
環境溫度：（-10~40）℃
環境濕度：25℃時<85%
海拔：5000米以下
3.6注意事項：
1、電流互感器二次線圈不應有接地點。
2、測裝在變壓器中的套管CT，測試完后，即恢復原接線。
3、調壓器開關及輸出開關在斷開位置方向可接線和拆線。
4、試驗前本裝置應可靠接地。
5、做完試驗后應及時回零，嚴禁在高電壓，大電流下長時間停留。
6、外附升壓、升流設備及外接380V電源時；配適當保護系統，以確保人員、設備安全。
7、液晶屏不顯示、打印機工作不正常，請勿拍打面板、振動機體、自行拆修;請于廠家聯系維保。
8、單機設備較重；測試移動時：注意人身安全。
9、試驗人員與被試品應保持適當?shù)陌踩嚯x。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
