四級承試設備-異頻介質損耗測試儀產品特性

（1）具有正/反接線，內/外標準電容，內/外高壓多種工作模式，一體化結構，可做各種常規介損試驗，不需外接任何輔助設備。

（2）液晶顯示，菜單操作，測試數據豐富，自動分辨電容、電感、電阻型試品，自帶微型打印機可打印輸出。

（3）具有外接標準電容器接口，可外接油杯做精密絕緣油介損試驗，可外接固體材料測量電極做精密絕緣材料介損試驗，也可外接高壓標準電容器做高電壓介損試驗。

（4）自動識別50Hz 60Hz系統電源，并支持發電機供電，即使頻率波動大，也可正常測量。

（5）內置串聯和并聯兩種介損測量模型，方便儀器檢定。

（6）可存儲255組測量數據。

（7）CVT自激法測量時，C1/C2可一次接線同時測出，自動補償母線接地和標準電容器的分壓影響，無須換線和外接任何配件。

（8）中文圖文菜單，大屏幕背光LCD顯示更清晰，電流電壓實時監視。

（9）優化的電路設計，使正/反接線的準確度和穩定性一致。

（10）自動識別外接高壓試驗電源頻率40Hz～70Hz，支持工頻電源、變頻電源和串聯諧振電源做大容量高電壓介損試驗。

四級承試設備-異頻介質損耗測試儀內接方式

      試驗電壓               試品電容量

      5KV    7.5KV  10KV      3PF~40000PF

      1.5KV  2.25KV  3K       10PF~0.35μF

      0.5kv  0.75kv  1kv      30PF~1.5μF

2.3.2.2外接方式

   “外接升壓器”方式試驗電壓10KV

   “外接Cn”方式（外接高壓、外接標準電容器）試驗電壓由標準電容器和被試品決定（Umax=Imax/ωC）

     標準回路最大電流50mA(In=UωCn)

     被試回路最大電流2A（Ix=UωCx）

CVT變比測量：

變比測量精度：±讀數×1% 變比測量范圍：10～99999

相位測量精度：±0.1° 相位測量范圍：0～359.9°

測量時間： 約40s，與測量方式有關

輸入電源： 180V～270VAC，50Hz±1%，市電或發電機供電

計算機接口： 標準RS232接口

打印機： 煒煌A7熱敏微型打印機

環境溫度： -10℃～50℃

相對濕度： <90%

外形尺寸：460×360×350mm

儀器重量：28kg

打開電源開關, 屏幕出現開機界面
約幾秒后出現如下所示主菜單（圖）。
主菜單的具體操作說明如下：
l 線路編號：按“功能”鍵將光標指向“線路編號”，按“確定”鍵進入。
l PT變比：按“功能”鍵將光標指向“PT 變比”。
l 測試相序：按“功能”鍵將光標指向“測試相序”，按“確定”進入；按“功能”鍵選擇要調整的位置，此位置下會有一個小光標；按 “增大”、“減小” 鍵進行選擇，所有位調整完成后，按“確定”鍵。其中A,B,C表示單相測量,X表示三相同測.
l 補償角度：調整方法同上，一般相間干擾的影響大約在2°~ 5°，由于準確測算干擾量有一定困難，一般不提倡硬性補償，而是將其設置為0.0°,可以按規程要求，縱向比較一段時間內數據變化趨勢。如果需要調整邊相校正角，可參考后面“測量原理”的有關章節.如果選擇三相同測,角度自動補償.

l 日期：調整方法同上，用“功能”鍵選擇要調整的項目年、月、日、時、分、秒，用“增大”、“減小”鍵進行調整，全部調整完后，按“鍵。l 模式 ： 按“確定”將會在有線,感應,無線三種模式之間切換.
l 查看：按鍵盤“功能”鍵將光標指向“查看”，按“確定”進入（如圖六所示）；按 “增大、減小、功能” 鍵選擇要查看的數據，按“確定”鍵顯示該組數據；
l 測量：按“功能”鍵使光標指向“測試”，按“確定”進入測量，出現圖七所示測量畫面。確定”
顯示： 轉換顯示畫面，顯示全部測試信息，或簡要顯示。如果是三相同測,按“增大”,“減小”可以循環顯示三相的信息
打?。嚎蓪y(cè)量的數據打印出來，但不存儲
存儲：存儲當前數據，選擇好數據的存儲位置，按“確定”鍵保存。
退出：退出測量，回到系統主菜單。
7．?dāng)?shù)據上傳：將隨機攜帶的數據通訊打包軟件安裝到計算機上，用串行通訊線將儀器與計算機的RS-232串口相連。打開儀器電源，在計算機上運行通訊程序，在計算機上點擊所需功能，可完成有關的操作。

原理

	工頻耐壓試驗裝置6KVA/10KVA/50KV 購買價格：0.00 點擊次數：28 發布時間：2019-10-12 16:15:03

工頻耐壓試驗儀器：
1、系列高壓試驗變壓器為單相變壓器，聯結組標號II。單臺高壓試驗變壓器的工作過程，用交流220V（10KVA以上為380V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器（50KVA以上調壓器外附）調節0~200V（10KVA以上0~400V）電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
產品特點：
●電壓、電流、時間、狀態信息及提示信息等數據讀數清晰、直觀；

●全中文界面，操作簡單明了，可適應多種應用場合；

●輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性；

●全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；

●按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制箱可與多臺變壓器相互配套；

工頻耐壓試驗儀器

注意事項：

1、諧振電源產品大多都是高壓試驗設備，要求由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。

2、操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。

3、為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。

4、各聯接線不能接錯，特別是接地線不能接錯。否則可導致試驗裝置損壞。

5、本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全距離。

產品介紹

產品特點

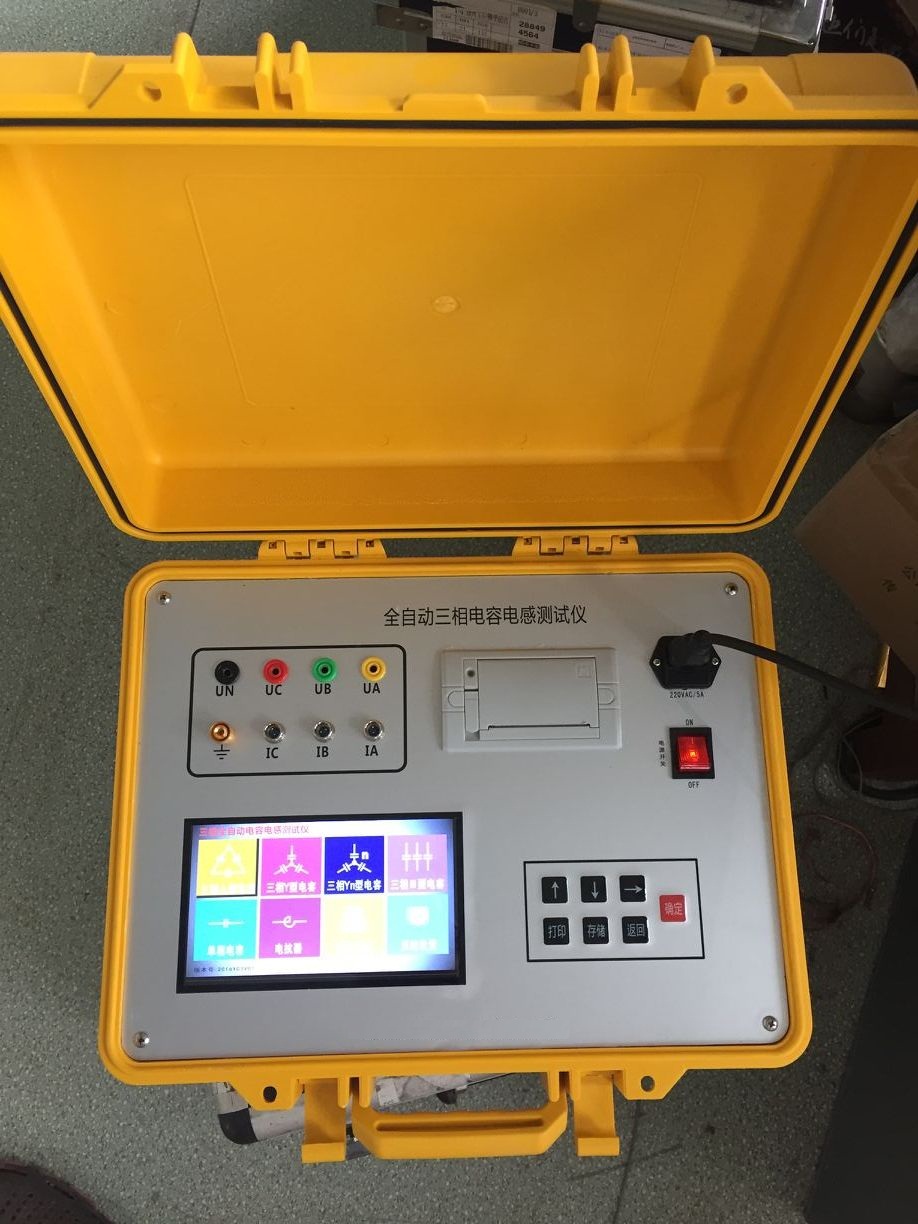

 變壓器驗變壓器／電感測試儀參數全自動電容電橋／電感測試儀參數

產品應用:

是在無功補償裝置專家工作組的指導下，針對變電站現場測量并聯電容器組中的單個電容器電容值時存在的問題而專門研制的，它著重解決了以下問題:

(1) 現場測量單個電容器需拆除連接線，不僅工作量大而且易損壞電容器;

(2) 電容表輸出電壓低而導致故障檢出率低。

(3) 測量電抗器的電感 該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等

此外，它的電流測量單元還可兼作CVT、避雷器等電器設備的測量之用，具有一機多能的功效。

技術參數：

1、電容量量程:0.2μF~2,000μF;

容量范圍:5~20,000 kvar;

測量精度:±1.5%×讀數±2個字;

分 辨 率:±1.0%rdg;

2、電感量程:1mH~9.99H;測量精度:±1.5%±2個字

3、輸出測量電壓:AC 26V/500VA;50Hz;

4、顯示方式:大屏幕液晶示屏全漢字輸出，TPμp-40面板式熱敏打印機

5、外形重量:370×370×220 mm/ 8 kg

6、工作條件:

環境溫度:0℃ ~+40℃，相對濕度:≤90%

電 源:AC 220V±10%;50Hz;

測量范圍、分辨率及誤差值

鉗形傳感器測量范圍及誤差(部件)

產品特性：

(1)量程自動轉換;

(2)儲存2000個測試數據;

(3)大屏幕液晶(320×240 LCD)顯示, 漢字菜單操作提示;

(4)實現波形和測量處理數據同屏顯示，使測試過程更直觀;

(5)具有設置、校正和調試功能。

 具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高;還能測量電抗器的電感，放電電阻測量功能，帶電測量耦合電容器的電流及電容量，計算被測電容量的容量;同步顯示電壓及電流波形和相位;量程自動轉換，存儲數據;大屏幕液晶顯示，中文輸出，并帶打印。

工作原理：

由于采用標準電容器、被試電容器同步采樣技術，可不受電源電壓波動的影響;加之測量過程是全自動進行的，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點

防雷元件測試議-五級承裝設備液晶面板

液晶顯示界面主要有十一屏，包括主菜單和十個功能界面，下面分別加以詳細介紹。

1、主菜單界面

儀器開機即進入主菜單，界面如圖3所示：

主菜單共有十個可選項，分別為：容量測試、參數設置、有源負載、單相空載、三相空載、單相短路、三相短路、結果查詢、電氣參數、諧波分析。當光標指向哪一個功能選項時，哪個選項就變?yōu)榉瓷@示，可見圖四界面中選中項為‘容量測試’功能，按上下左右鍵可改變光標指向的選項。此時，按 確定鍵進入選中的功能顯示屏。最下端為提示行，顯示當前的日期時間、內部電池的電壓幅值和剩余電量百分比，從而可以及時掌握儀器的電池電量情況，了解儀器是否要充電避免沒有及時充電而在現場無法正常工作的情況。

產品別稱

變壓器容量及空載負載測試儀，變壓器容量空負載測試儀，變壓器容量及損耗測試儀,變壓器容量特性測試儀,變壓器容量測試儀,變壓器容量特性，變壓器容量特性測試儀價格，變壓器容量特性測試儀廠家，變壓器特性測試儀，有源變壓器容量特性測試儀，變壓器綜合特性測試儀，變壓器容量綜合特性測試儀

變壓器容量及空載負載測試儀-五級承裝設備功能說明

①液晶顯示屏:用于漢字顯示，指導操作，直觀讀數。

②保險盒:保護儀器正常工作。

③接地柱:與大地連接，保證人身安全。

④面板式打印機:打印測量結果。

⑤測量變壓器容量和有源負載接線端子。

⑥測量變壓器空載負載損耗接線端子。

⑦外部220VAC電源插座，充電時及使用外部電源時使用。

測試用途

變壓器的容量、空載電流、空載損耗、短路電壓、短路(負載)損耗測量
工作電源 輸入電壓 185Vac～250Vac
允許輸入電壓 85Vac～264Vac
頻       率 50/60Hz
輸入功率 40VA
交流電壓 范       圍 10～650V
分  辨 率 0.001V
準  確 度 0.2%±0.001V
交流電流 范       圍 0.5～60A
分  辨 率 0.001A
準  確 度 0.2%±0.001A
分  辨 率 0.001Hz
準  確 度 0.2%±0.001Hz
功       率 范       圍 0～39kW
分  辨 率 0.001kW
準  確 度 ＜±0.5%(CosΦ＞0.1)，±1.0%(0.02＜CosΦ＜0.1)
