串聯變頻諧振試驗裝置
達瑞電氣為您推薦：
變頻串聯諧振交流耐壓試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
變頻串聯諧振
由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成。 被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被 試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。
應用：
廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
產品別稱
變頻串聯諧振交流耐壓試驗裝置、變頻串聯諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、
電纜耐壓試驗裝置、
工頻耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻諧振、調頻串聯諧振交流耐壓試驗裝置，交流串聯諧振，交流變頻串聯諧振，變頻諧振，變頻串諧，串諧試驗裝置，DAXZ串諧耐壓裝置，GIS交流耐壓試驗裝置，發電機工頻（交流）耐壓試驗裝置，電動機工頻（交流）耐壓試驗裝置、變壓器工頻（交流）耐壓試驗裝置等
變頻諧振串聯諧振試驗裝置 （GDTF）主要用于以下方面：
1、6kV-500kV高壓交聯電纜 的交流耐壓試驗
2、發電機 的交流耐壓試驗
3、GIS和SF6開關 的交流耐壓試驗
4、6kV-500kV變壓器 的
工頻耐壓試驗
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

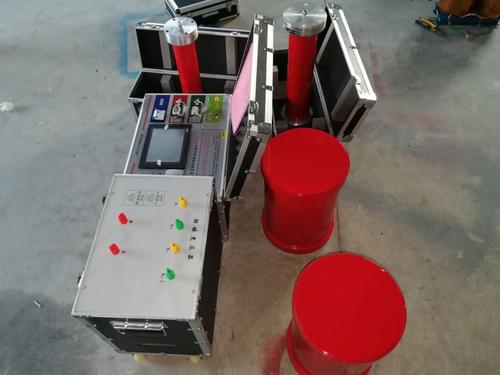

組成部件： 由
變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成。
- 1.變頻電源：將220V/380V，50HZ的電源變?yōu)轭l率可調、電壓連續可調，同時集操作、保護、控制、監測功能于一體
- 2.勵磁變壓器：將變頻電源輸出的電壓升壓，同時隔離高壓和低壓
- 3.高壓電抗器：與容性試品發生串聯諧振
- 4.分壓器：測量調節器上的高壓電壓值和低壓
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
